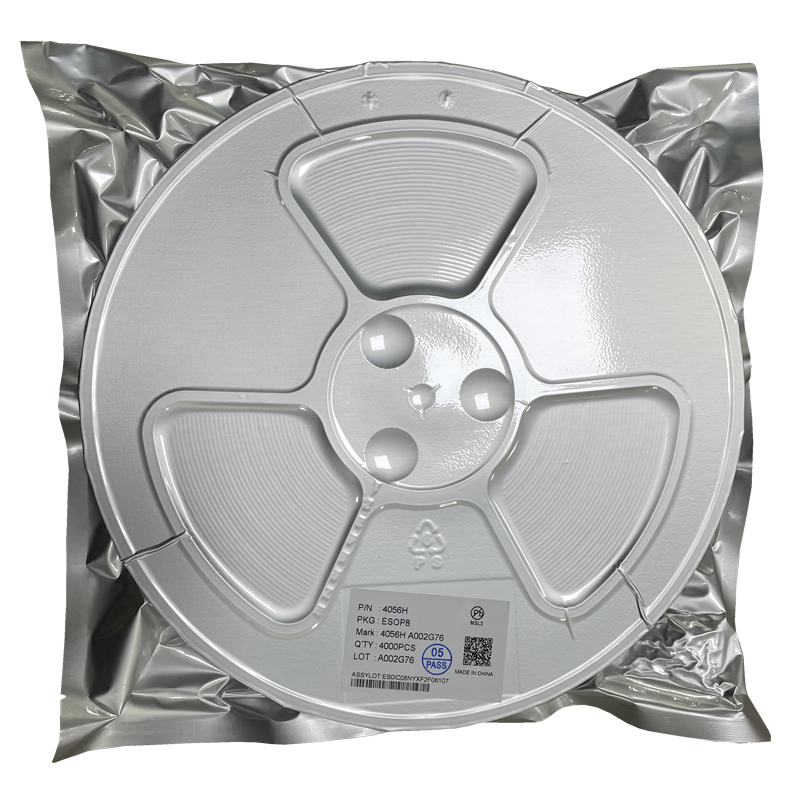

惠州CJ4056HD（锂电池充电芯片）

产品品牌：CJ

产品型号：CJ4056HD

产品封装：ESOP8、DFN2*2-8、DFN3*3-8

产品特性：输入耐压：36V；充电电流：1A；电源OVP功能

应用范围：数码相机，电子烟，各种充电器

产品价格：欢迎咨询0755-86003350

资料下载：

1. 特点
·输入电源端口最高耐压可达 36V
·输出 BAT 电池端口最高耐压 20V
·输入电源电压 6.8V 时芯片 OVP
·高达 1000mA 的可编程充电电流
·恒定电流/恒定电压操作，有温度自适应可实现充电速率最大化
·精度达到±1%的预设充电电压
·自动再充电
·充电状态双输出、无电池和故障状态显示
·C/10 充电终止
·2.9V涓流充电，40%涓流充电电流
·软启动限制了浪涌电流
·电池温度监测功能
·BAT反接保护
·采用 8 引脚 ESOP 和 DFN2*2 封装DFN3*3 封装
2. 应用
·电子烟、PAD、数码相机
·GPS便携式设备、各种充电器
3. 描述
  CJ4056HD 是一款输入耐压高达 36V，具有电源 OVP 功能的 1A 单节锂离子电池线性充电器，其采用了恒定电流/恒定电压的充电模式。CJ4056HD 的 CE、TEMP、CHRG、STDBY 端口的耐压最高也可达到36V。
  CJ4056HD 采用了内部 PMOSFET架构，加防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自适应调节，以便在大功率操作或高环境温度条件下对芯片充电电流加以限制。充满截止电压可分为两档：4.2 V，4.35V。而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，CJ4056HD 将自动终止充电循环。当输入电压掉电后，CJ4056HD 自动进入一个低电流状态，将电池漏电流降至 0.1uA 以下。
  CJ4056HD 的其他特点包括电池温度检测、CE 使能端输入控制、欠压闭锁、自动再充电和两个用于指示 充 电 、 结 束 的 LED 状 态 引 脚 。
  CJ4056HD 采 用 底 部 带 有 散 热 片ESOP8/DFN2*2-8/DFN3*3-8 三种封装形式。CJ4056HD 可以用于 USB 电源和适配器电源。
